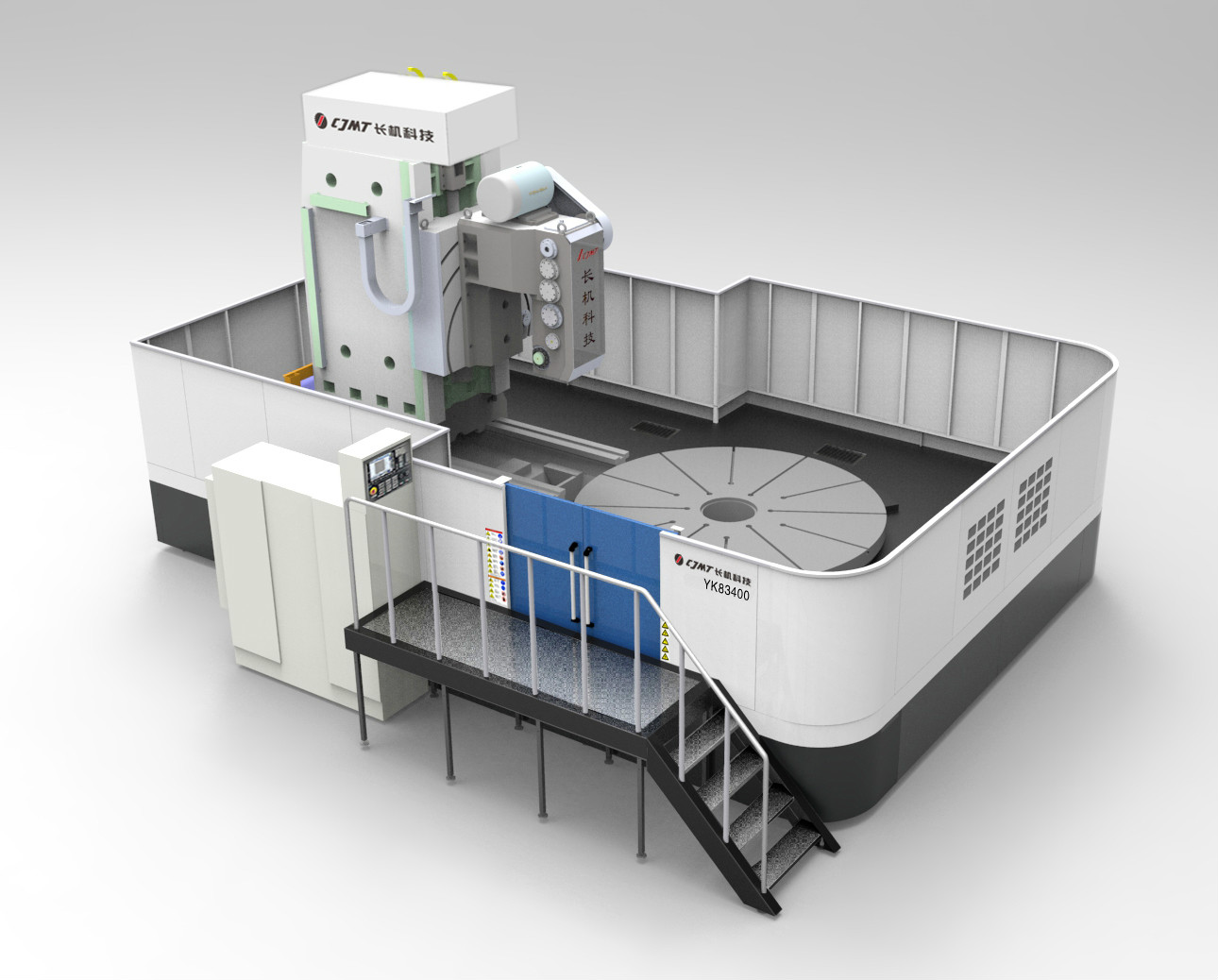

主要用于加工内外圆柱直、斜齿轮。还可配备外铣刀架和尾座，用于加工大型轴齿轮。
1.铣刀可自动旋转角度，实现斜齿轮的加工。
2.机床铣头采用双驱动，同时对齿轮副进行消隙。
3.刀架滑板及立柱进给采用重载滚珠丝杠副，导轨采用定点定量润滑，机床立柱与床身直接采用锁紧油缸夹紧。
4.工作台采用静压卸荷和液压锁紧机构，工作时具备锁紧功能。
|
主要技术规格
|
YK83400
|
|
工件直径 （内齿/外齿）（mm）
|
1500~4500/1300~4500
|
|
最大加工模数 （内齿/外齿）（mm）
|
25/25
|
|
最大加工直齿宽（内齿/外齿）（mm）
|
500/900
|
|
内齿工件最大环形厚度 （mm）
|
370
|
|
最大加工斜齿螺旋角 （mm）
|
±15
|
|
工作台直径（mm）
|
Ø3000
|
|
工作台最大承重（Kg）
|
20000
|
|
工作台转速（rpm）
|
0~1.2
|
|
铣刀盘直径（mm）
|
Ø440
|
|
铣刀盘宽度（mm）
|
90
|
|
铣刀盘安装直径（mm）
|
Ø90
|
|
内外铣刀架电机功率（Kw）
|
45
|
|
内齿铣刀中心距工作台中心距离（mm）
|
510~2200
|
|
外齿铣刀中心距工作台中心距离（mm）
|
790~2530
|
|
铣刀中心距工作台面距离（mm）
|
520~1450
|
|
刀盘转速（rpm）
|
70~140
|
|
进刀深度（mm）
|
0~35
|
|
轴向走刀速度（mm/min）
|
0~350
|
|
机床总功率（kw）
|
约70
|
|
机床总重量（Kg） approx.
|
63000
|
注：本网站中各系列产品参数仅供参考，具体以实物为准，如有需求，请联系我们。
|
标准配置
|
|
主机
|
加工精度等级（GB/ISO）
|
9
|
|
数控轴数
|
3
|
|
工装
|
工件液压夹紧油缸
|
×
|
|
电气
|
数控系统
|
828D
|
|
屏幕尺寸（单位：英寸）
|
10.4
|
|
参数编程
|
√
|
|
电柜空调
|
√
|
|
其它部件
|
液压系统
|
√
|
|
排屑系统
|
√
|
|
集中润滑系统
|
√
|
|
防护罩
|
半
|
|
装箱附件
|
接刀杆（个）
|
1
|
|
随机附件箱
|
√
|
|
机床垫铁
|
√
|
|
数控系统资料（套）
|
1
|
|
选项配置
|
|
主机
|
精密级机床等级
|
8
|
|
最大扩展数控轴数
|
5
|
|
机械部件
|
立柱加高垫
|
×
|
|
机械螺旋导轨
|
×
|
|
去毛刺机构
|
×
|
|
尾座
|
×
|
|
自动上下料机构
|
×
|
|
附加工作台
|
×
|
|
外齿铣刀架
|
○
|
|
内齿铣刀架
|
○
|
|
电气
|
数据光盘
|
×
|
|
存储卡
|
○
|
|
稳压电源
|
○
|
|
工装夹具
|
工件液压夹紧油缸
|
×
|
|
工作台液压夹盘
|
×
|
|
夹具
|
○
|
|
工件液压自动找正机构
|
×
|
|
角度调整块
|
×
|
|
刀具相关
|
专用接刀杆
|
×
|
|
插齿刀具
|
×
|
|
铣齿刀盘
|
○
|
|
刀库
|
×
|
|
刀夹
|
×
|
|
其它部件
|
油冷机
|
○
|
|
油雾分离器
|
×
|
|
特殊颜色涂装
|
○
|
|
全防护罩
|
○
|
|
机床接油盘
|
×
|
注：√标示有，×标示无，○标示选配。
