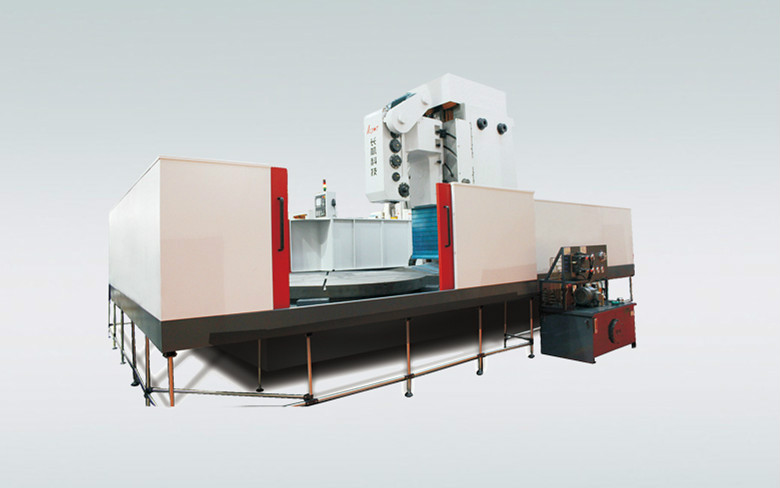

适用于加工大型内、外圆柱齿轮，特别适合风电、回转支承、矿山机械、冶金机械等相关行业的行星减速机、增速箱、偏航轴承内外齿圈及变浆轴承内齿齿廓的加工。
1.机床铣刀架可实现斜齿轮的加工，最大加工螺旋角为±15°，非标可扩大至 ±25°。
2.刀架滑板及立柱进给机构采用重载滚珠丝杠副，导轨采用定点定量润滑，运动平稳，精度保持性好。
3.立柱与床身之间有锁紧油缸装置，切削刚性好；铣头采用变频电机双驱动方式，传递功率大，传动平稳，振动小。
4.工作台采用大扭矩伺服电机驱动，同时采用开式静压卸荷机构，负载能力强，传动轻快，工作时具备锁紧功能，稳定可靠。
5.采用超硬铣刀加工，压缩空气冷却，符合绿色环保要求。
6.机床采用半封闭防护，外形美观，操作方便安全。
|
主要技术规格
|
YK83300
|
|
工件直径 （内齿/外齿）（mm）
|
1000~3200/600~3000
|
|
最大加工模数 （内齿/外齿）（mm）
|
20/25
|
|
最大加工直齿宽（内齿/外齿）（mm）
|
500/900
|
|
内齿工件最大环形厚度 （mm）
|
370
|
|
最大加工斜齿螺旋角 （mm）
|
±15
|
|
工作台直径（mm）
|
Ø2400
|
|
工作台最大承重（Kg）
|
15000
|
|
工作台转速（rpm）
|
0~1.5
|
|
铣刀盘直径（mm）
|
Ø440
|
|
铣刀盘宽度（mm）
|
90
|
|
铣刀盘安装直径（mm）
|
Ø90
|
|
内外铣刀架电机功率（Kw）
|
45
|
|
内齿铣刀中心距工作台中心距离（mm）
|
150~1500
|
|
外齿铣刀中心距工作台中心距离（mm）
|
430~1780
|
|
铣刀中心距工作台面距离（mm）
|
520~1450
|
|
刀盘转速（rpm）
|
70~140
|
|
进刀深度（mm）
|
0~35
|
|
轴向走刀速度（mm/min）
|
0~350
|
|
机床总功率（kw）
|
约70
|
|
机床总重量（Kg） approx.
|
55000
|
注：本网站中各系列产品参数仅供参考，具体以实物为准，如有需求，请联系我们。
|
标准配置
|
|
主机
|
加工精度等级（GB/ISO）
|
9
|
|
数控轴数
|
3
|
|
工装
|
工件液压夹紧油缸
|
×
|
|
电气
|
数控系统
|
828D
|
|
屏幕尺寸（单位：英寸）
|
10.4
|
|
参数编程
|
√
|
|
电柜空调
|
√
|
|
其它部件
|
液压系统
|
√
|
|
排屑系统
|
√
|
|
集中润滑系统
|
√
|
|
防护罩
|
半
|
|
装箱附件
|
接刀杆（个）
|
1
|
|
随机附件箱
|
√
|
|
机床垫铁
|
√
|
|
数控系统资料（套）
|
1
|
|
选项配置
|
|
主机
|
精密级机床等级
|
8
|
|
最大扩展数控轴数
|
5
|
|
机械部件
|
立柱加高垫
|
×
|
|
机械螺旋导轨
|
×
|
|
去毛刺机构
|
×
|
|
尾座
|
×
|
|
自动上下料机构
|
×
|
|
附加工作台
|
×
|
|
外齿铣刀架
|
○
|
|
内齿铣刀架
|
○
|
|
电气
|
数据光盘
|
×
|
|
存储卡
|
○
|
|
稳压电源
|
○
|
|
工装夹具
|
工件液压夹紧油缸
|
×
|
|
工作台液压夹盘
|
×
|
|
夹具
|
○
|
|
工件液压自动找正机构
|
×
|
|
角度调整块
|
×
|
|
刀具相关
|
专用接刀杆
|
×
|
|
插齿刀具
|
×
|
|
铣齿刀盘
|
○
|
|
刀库
|
×
|
|
刀夹
|
×
|
|
其它部件
|
油冷机
|
○
|
|
油雾分离器
|
×
|
|
特殊颜色涂装
|
○
|
|
全防护罩
|
○
|
|
机床接油盘
|
×
|
注：√标示有，×标示无，○标示选配。
