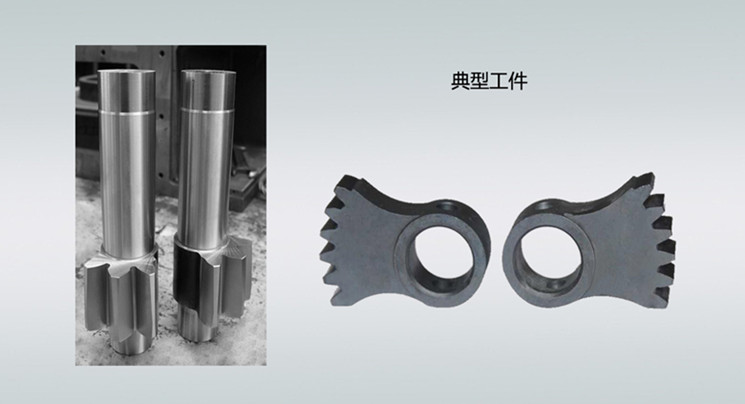

主要用于汽车转向器行业摇臂轴上的扇形齿轮的加工，并可实现定比、变比、鼓形、偏心等多种齿形的加工。

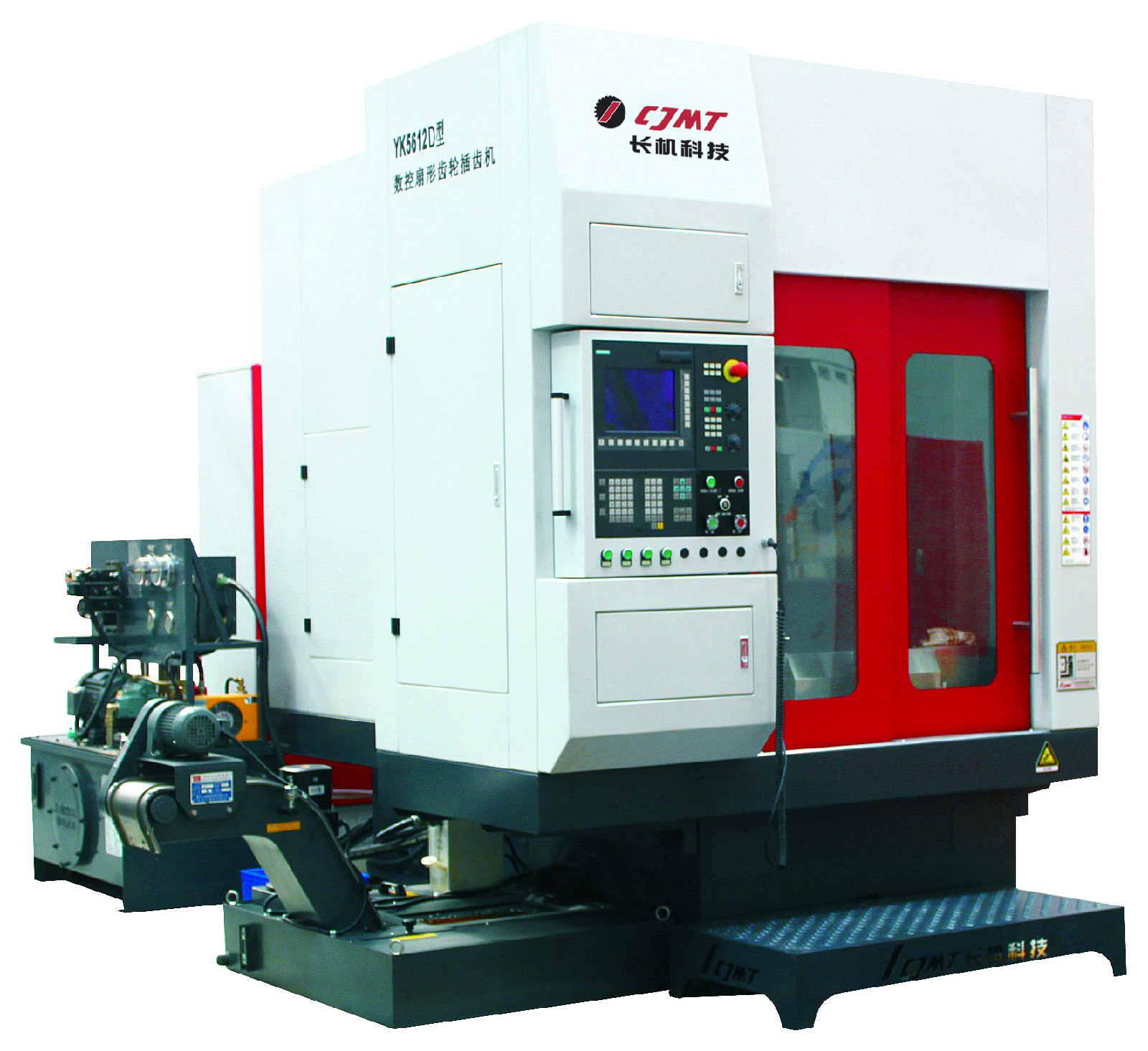

1.机床为多功能全自动插齿机，三轴三联动。
2.机床导轨采用镶钢导轨、刀架采用重载直线导轨，并配有强力润滑、切削角调整采用液压油缸推动立柱整体翻转；机床可选配工件液压自动找正装置。
|
技术规格
|
YK5612D
|
|
最大加工直径（mm）
|
150
|
|
最大模数（mm）
|
12
|
|
最大齿宽（mm）
|
80
|
|
梳齿刀最大冲程长度（mm）
|
90
|
|
主运动冲程数（str/min）
|
60~600
|
|
切削角
|
0~10°
|
|
刀位调整量（mm）
|
50
|
|
圆周进给量（mm/str）
|
0~2
|
|
梳齿刀让刀量（mm）
|
≥0.3
|
|
工作台面直径（mm）
|
300
|
|
工作台通孔直径（mm）
|
70
|
|
X轴行程（mm）
|
120
|
|
X轴径向进给速度（mm/min）
|
0~3000
|
|
Y轴行程（mm）
|
280
|
|
X轴径向进给速度（mm/min）
|
0~2250
|
|
机床总功率（kw）
|
25
|
注：本网站中各系列产品参数仅供参考，具体以实物为准，如有需求，请联系我们。
|
标准配置
|
|
主机
|
加工精度等级（GB/ISO）
|
7
|
|
数控轴数
|
3
|
|
工装
|
工件液压夹紧油缸
|
×
|
|
电气
|
数控系统
|
828D
|
|
屏幕尺寸（单位：英寸）
|
10.4
|
|
参数编程
|
√
|
|
电柜空调
|
√
|
|
其它部件
|
液压系统
|
√
|
|
排屑系统
|
√
|
|
集中润滑系统
|
√
|
|
防护罩
|
半
|
|
装箱附件
|
接刀杆（个）
|
×
|
|
随机附件箱
|
√
|
|
机床垫铁
|
√
|
|
数控系统资料（套）
|
1
|
|
选项配置
|
|
主机
|
精密级机床等级
|
6
|
|
最大扩展数控轴数
|
4
|
|
机械部件
|
立柱加高垫
|
×
|
|
机械螺旋导轨
|
×
|
|
去毛刺机构
|
×
|
|
尾座
|
×
|
|
自动上下料机构
|
×
|
|
附加工作台
|
×
|
|
外齿铣刀架
|
×
|
|
内齿铣刀架
|
×
|
|
电气
|
数据光盘
|
○
|
|
存储卡
|
○
|
|
稳压电源
|
○
|
|
工装夹具
|
工件液压夹紧油缸
|
○
|
|
工作台液压夹盘
|
○
|
|
夹具
|
○
|
|
工件液压自动找正机构
|
○
|
|
角度调整块
|
○
|
|
刀具相关
|
专用接刀杆
|
×
|
|
插齿刀具
|
○
|
|
铣齿刀盘
|
×
|
|
刀库
|
×
|
|
刀夹
|
○
|
|
其它部件
|
油冷机
|
○
|
|
油雾分离器
|
○
|
|
特殊颜色涂装
|
○
|
|
全防护罩
|
○
|
|
机床接油盘
|
○
|
注：√标示有，×标示无，○标示选配。
