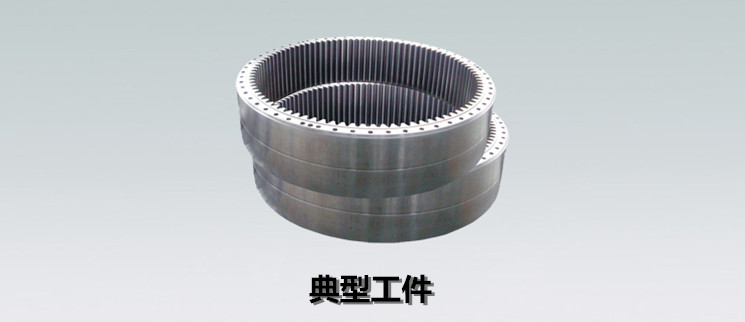

主要用于中型盘型内、外圆柱齿轮、螺旋齿轮、内矩形花键、端面结合子的切削加工。
1.主运动由交流变频电机驱动，径向进给（X轴）和圆周进给(C1\C2轴)采用交流伺服电机驱动。可根据切削需要设置循环次数和每次循环的切削量。
2.具有斜向让刀机构，可实现少数齿数切削。
|
技术规格
|

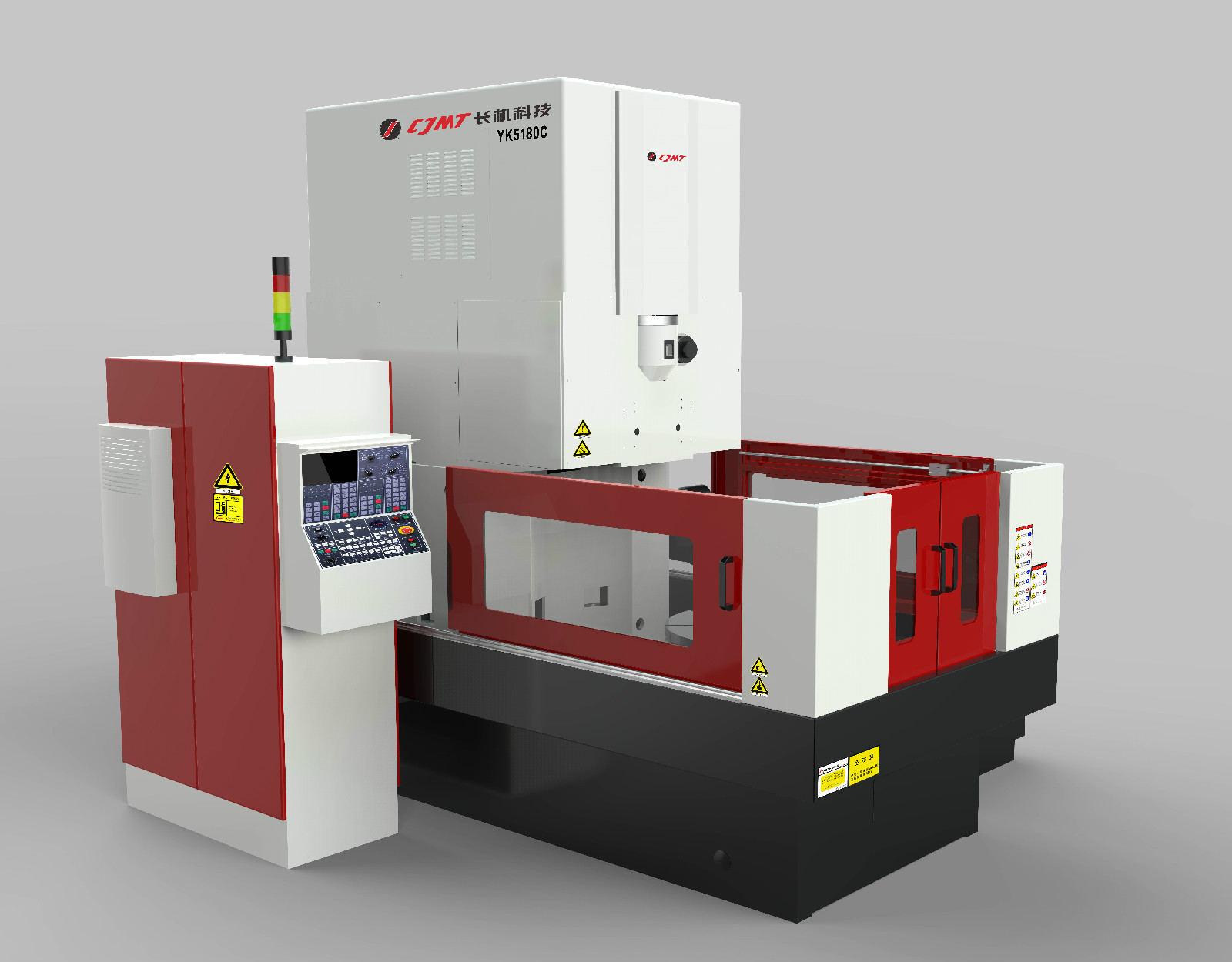

YK5180C
|
|
最大加工外齿直径（mm）
|
800
|
|
最大加工内齿直径（mm）
|
1100
|
|
最大加工模数（mm）
|
12
|
|
最大加工齿宽（mm）
|
250
|
|
插齿刀冲程长度（mm）
|
270
|
|
插齿刀冲程速度（str/min）
|
30~300
|
|
插齿刀让刀量（mm）
|
≥0.5
|
|
刀架提拉行程
|
-
|
|
插齿刀行程位置调整量（mm）
|
50
|
|
刀轴直径（mm）
|
100
|
|
工作台面直径（mm）
|
900
|
|
工作台可倾斜角度
|
-
|
|
插齿刀轴心线至工作台轴心线距离（mm）
|
0~750
|
|
机床主轴端面至工作台面距离（mm）
|
300~620
|
|
机床总功率（kw）
|
22.5
|
|
机床重量（Kg） approx.
|
15000
|
注：本网站中各系列产品参数仅供参考，如有需求，请联系我们。
|
标准配置
|
|
主机
|
加工精度等级（GB/ISO）
|
6
|
|
数控轴数
|
3
|
|
工装
|
工件液压夹紧油缸
|
×
|
|
电气
|
数控系统
|
828D
|
|
屏幕尺寸（单位：英寸）
|
10.4
|
|
参数编程
|
√
|
|
电柜空调
|
√
|
|
其它部件
|
液压系统
|
√
|
|
排屑系统
|
√
|
|
集中润滑系统
|
√
|
|
防护罩
|
半
|
|
装箱附件
|
接刀杆（个）
|
3
|
|
随机附件箱
|
√
|
|
机床垫铁
|
√
|
|
数控系统资料（套）
|
1
|
|
选项配置
|
|
主机
|
精密级机床等级
|
6
|
|
最大扩展数控轴数
|
4
|
|
机械部件
|
立柱加高垫
|
○
|
|
机械螺旋导轨
|
○
|
|
去毛刺机构
|
×
|
|
尾座
|
×
|
|
自动上下料机构
|
×
|
|
附加工作台
|
○
|
|
外齿铣刀架
|
×
|
|
内齿铣刀架
|
×
|
|
电气
|
数据光盘
|
○
|
|
存储卡
|
○
|
|
稳压电源
|
○
|
|
工装夹具
|
工件液压夹紧油缸
|
×
|
|
工作台液压夹盘
|
○
|
|
夹具
|
○
|
|
工件液压自动找正机构
|
×
|
|
角度调整块
|
×
|
|
刀具相关
|
专用接刀杆
|
○
|
|
插齿刀具
|
○
|
|
铣齿刀盘
|
×
|
|
刀库
|
×
|
|
刀夹
|
×
|
|
其它部件
|
油冷机
|
○
|
|
油雾分离器
|
○
|
|
特殊颜色涂装
|
○
|
|
全防护罩
|
○
|
|
机床接油盘
|
○
|
|
机床特征
|
静压刀架体、工作台转台轴承
|
注：√标示有，×标示无，○标示选配。
