数控滚齿机适用于能源、交通、电力、重型机械等行业的大型高精度齿轮加工；可以加工各种直齿轮、斜齿轮、小锥度齿轮、鼓形齿轮、涡轮等，如果采用可更换的内铣齿头部件，可以进行单分度内齿加工。
机床直线运动导轨采用进口高精度滚动导轨块加镶钢导轨，进给系统采用予载滚珠丝杠副加进口高精度直线光栅尺闭环控制，保证传动和进给精度。本系列机床具有以下特点：
1.滚刀架角度的调整采用伺服电机直接驱动高精度蜗轮蜗杆副来实现，从而保证了角度调整的准确。
2.滚刀主轴采用大功率交流电机驱动，无级调速，传动过程采用减振和消隙机构，实现高精度、高刚性的主运动传动。
3.工作台采用大规格静压轴承支承，高精度双蜗轮蜗杆副传动，同时保证工作台精确的无间隙分度运动。
|
技术规格
|
YK31600
|
|
最大工件直径（mm）
|
6000
|
|
最大模数（mm）
|
40
|
|
最大齿宽（mm）
|
1600
|
|
最大螺旋角
|
±45°
|
|
滚刀转速（r/min）
|
10~200
|
|
滚刀最大直径（mm）
|
450
|
|
滚刀最大长度（mm）
|
700
|
|
主轴锥孔
|
BT60
|
|
主轴中心至工作台中心距离（mm）
|
1000~3500
|
|
刀架回转中心至工作台面距离（mm）
|
800~2700
|
|
工作台最大承重（Kg）
|
120000
|
|
工作台直径（mm）
|
3500
|
|
工作台孔径（mm）
|
1000
|
|
工作台转速（r/min）
|
0~4
|
|
径向进给速度（mm/min）
|
0~3000
|
|
轴向进给速度（mm/min）
|
0~3000
|
|
机床总功率（kw）
|
160
|
|
机床总重量（Kg） approx.
|
90000
|
注：本网站中各系列产品参数仅供参考，具体以实物为准，如有需求，请联系我们。
|
标准配置
|
|
主机
|
加工精度等级（GB/ISO）
|
7
|
|
数控轴数
|
6
|
|
工装
|
工件液压夹紧油缸
|
×
|
|
电气
|
数控系统
|
840Dsl
|
|
屏幕尺寸（单位：英寸）
|
10.4
|
|
参数编程
|
√
|
|
电柜空调
|
√
|
|
其它部件
|
液压系统
|
√
|
|
排屑系统
|
√
|
|
集中润滑系统
|
√
|
|

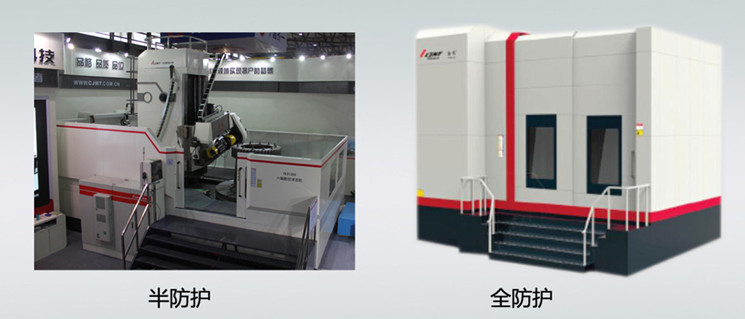

防护罩
|
半
|
|
装箱附件
|
接刀杆（个）
|
1
|
|
随机附件箱
|
√
|
|
机床垫铁
|
√
|
|
数控系统资料（套）
|
1
|
|
选项配置
|
|
主机
|
精密级机床等级
|
6
|
|
最大扩展数控轴数
|
6
|
|
机械部件
|
立柱加高垫
|
×
|
|
机械螺旋导轨
|
×
|
|
去毛刺机构
|
×
|
|
尾座
|
×
|
|
自动上下料机构
|
×
|
|
附加工作台
|
×
|
|
外齿铣刀架
|
×
|
|
内齿铣刀架
|
○
|
|
电气
|
数据光盘
|
○
|
|
存储卡
|
○
|
|
稳压电源
|
○
|
|
工装夹具
|
工件液压夹紧油缸
|
×
|
|
工作台液压夹盘
|
×
|
|
夹具
|
○
|
|
工件液压自动找正机构
|
×
|
|
角度调整块
|
×
|
|
刀具相关
|
专用接刀杆
|
○
|
|
插齿刀具
|
×
|
|
铣齿刀盘
|
○
|
|
刀库
|
×
|
|
刀夹
|
×
|
|
其它部件
|
油冷机
|
○
|
|
油雾分离器
|
○
|
|
特殊颜色涂装
|
○
|
|
全防护罩
|
○
|
|
机床接油盘
|
○
|
注：√标示有，×标示无，○标示选配。
